Jaring Wulff
Jaring stereografik sudut sama dengan bulatan besar dan bulatan kecil pada sela pilihan anda untuk memplot orientasi.
Jaring stereografik sudut sama dengan bulatan besar dan bulatan kecil pada sela pilihan anda untuk memplot orientasi.

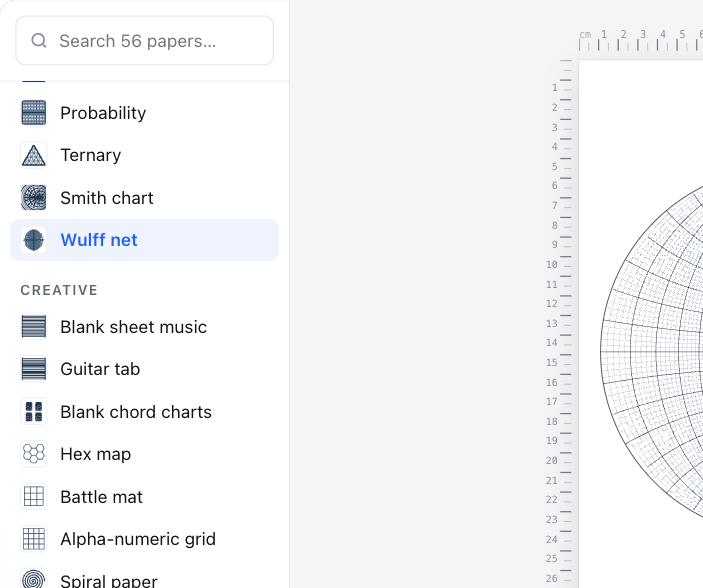

Pilih Jaring Wulff daripada senarai. Ia dibuka dengan saiz biasa sedia ditetapkan.

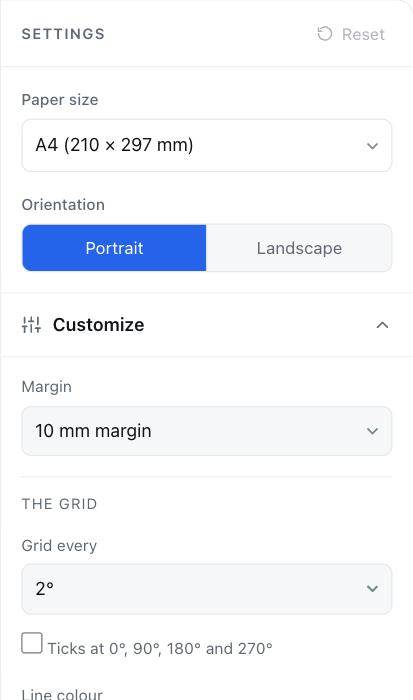

Pilih saiz kertas, grid dan orientasi. Bahagian sesuaikan menyediakan pilihan warna, margin dan banyak lagi.

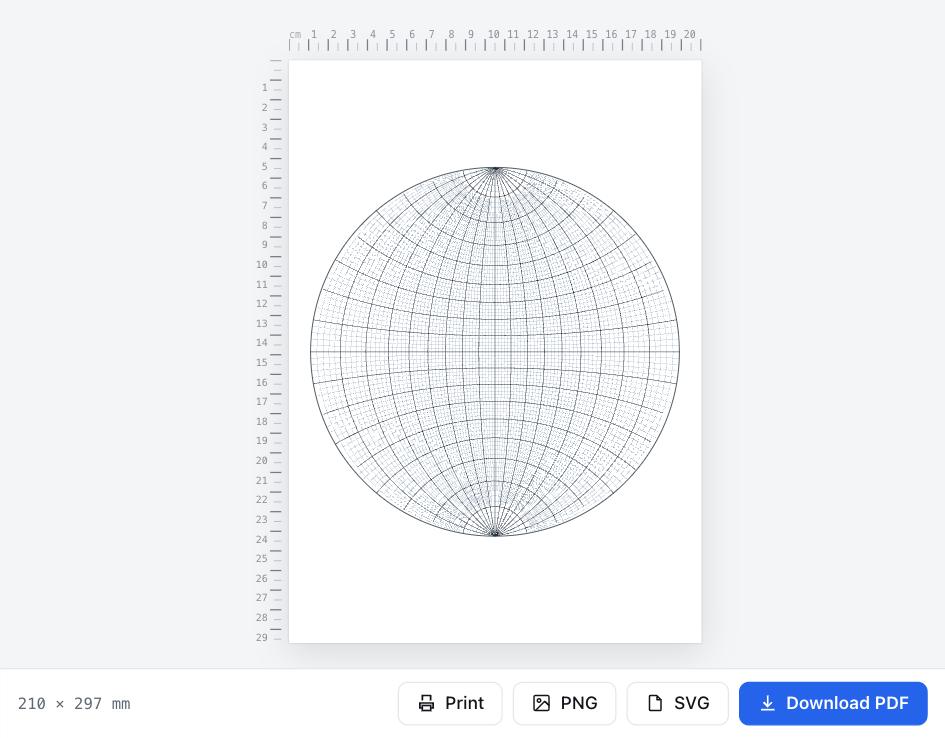

Muat turun PDF yang sedia ada, atau cetak terus dari halaman pada skala 100%.
Jaring Wulff merupakan unjuran stereografik sfera ke atas satah, dan sifat utamanya adalah mengekalkan sudut. Dua arah yang berjarak 30° pada sfera akan tetap berjarak 30° apabila diukur pada jaring ini, di mana-mana jua kedudukannya.
Inilah yang diperlukan apabila timbul persoalan "apakah sudut di antara dua satah ini?" — iaitu sebahagian besar persoalan dalam kristalografi. Ia tidak sesuai untuk mengira kelompok orientasi kerana unjuran sudut sama mengherotkan luas; tugasan tersebut sebaliknya memerlukan jaring luas sama Schmidt.
Sesuatu satah diplot sebagai bulatan besar di mana ia memotong sfera, atau sebagai titik tunggal kutubnya; pengukuran dibuat dengan memutarkan lapisan tindih di atas pusatnya.
Setiap helaian di sini percuma, boleh dilaras dan dicetak pada skala yang tepat.
Jaring Wulff bersifat sudut sama: ia mengekalkan sudut dan digunakan untuk mengukur antara orientasi. Jaring Schmidt pula bersifat luas sama, yang mengekalkan ketumpatan dan digunakan untuk plot statistik bagi banyak ukuran.
2° untuk pengukuran yang teliti, 10° untuk pengajaran dan kerja pantas. Garisan yang lebih tebal pada setiap 10° kekal ditekankan bagi ketiga-tiga tetapan agar jaring sentiasa mudah dibaca.
Cetak jaring, sematkan sehelai kertas surih dengan pin melalui bahagian tengahnya, dan putarkan kertas surih di atas jaring pegun untuk membawa titik ke bulatan besar yang anda perlukan.
