Dreieckskoordinatenpapier
Ein gleichseitiges Dreieck mit Linien in drei Richtungen, bei dem jeder Punkt eine Mischung dreier Komponenten darstellt, die sich zu 100 % summieren.
Ein gleichseitiges Dreieck mit Linien in drei Richtungen, bei dem jeder Punkt eine Mischung dreier Komponenten darstellt, die sich zu 100 % summieren.

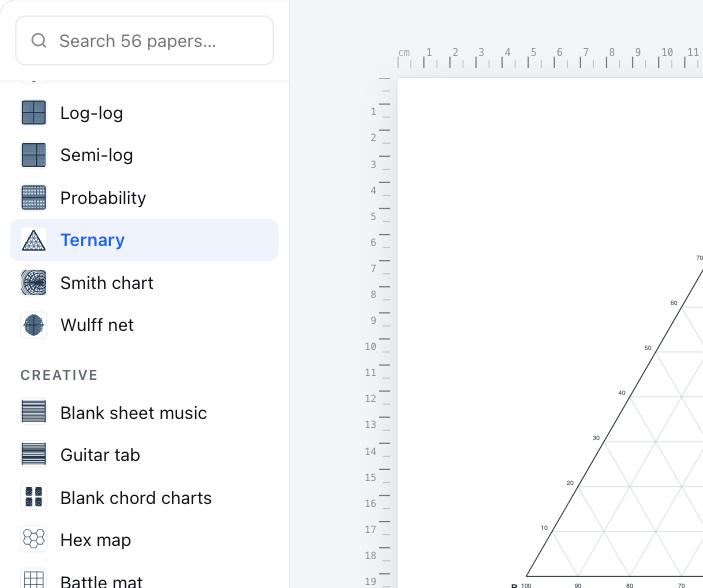

Wählen Sie Dreieckskoordinatenpapier aus der Liste. Es öffnet sich direkt im passenden Format.

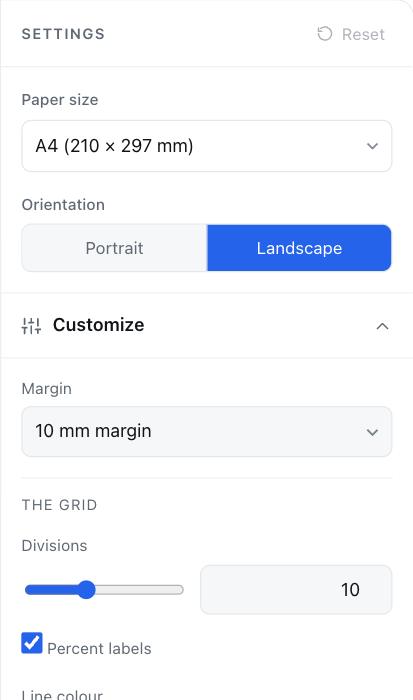

Wählen Sie Papierformat, Raster und Ausrichtung. Unter Anpassen finden Sie Farben, Ränder und mehr.

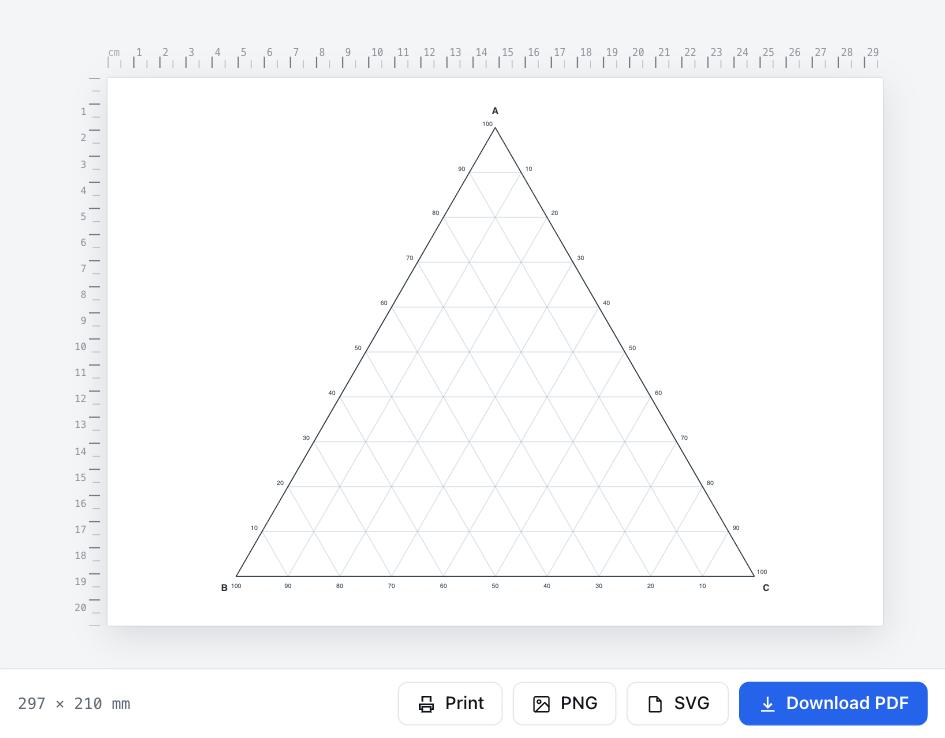

Laden Sie das fertige PDF herunter oder drucken Sie direkt im Maßstab 1:1.
Ein Dreistoffgemisch besitzt nur zwei Freiheitsgrade: Legt man zwei Anteile fest, ergibt sich der dritte automatisch aus dem Rest. Daher reicht ein Dreieck völlig aus, um alle Mischungen darzustellen – jede Ecke steht für 100 % einer Komponente, die gegenüberliegende Kante für 0 %.
Um einen Punkt abzulesen, folgt man den drei Liniennetzen bis zu ihren Skalen. Die drei Werte ergeben immer genau 100 – das garantiert die Geometrie, nicht Ihre Rechenkunst.
Ternäre Diagramme kommen überall dort zum Einsatz, wo ein Material durch das Verhältnis von genau drei Bestandteilen bestimmt wird.
Jedes Blatt hier ist kostenlos, anpassbar und druckt im exakten Maßstab.
Folgen Sie den Linien parallel zu den drei Dreieckskanten bis zu den jeweiligen Skalen. Jede Ecke steht für 100 % einer Komponente, und die Summe aller drei Werte beträgt stets 100 %.
10 Unterteilungen ergeben 10-%-Schritte – das ist der Standard und auf DIN A4 optimal lesbar. Wählen Sie 20 für 5-%-Schritte, wenn Sie eng beieinander liegende Zusammensetzungen eintragen.
Ja – drucken Sie es mit 10er-Teilung aus und zeichnen Sie die Klassifikationsgrenzen einmalig ein. So erhalten Sie eine wiederverwendbare Vorlage zum Eintragen von Bodenproben.
