Ізометричний папір
Три напрямки ліній під кутом 60° зі стороною трикутника 6 мм на A4 за замовчуванням: кожна грань 3D-ескізу залишається вимірною.
Три напрямки ліній під кутом 60° зі стороною трикутника 6 мм на A4 за замовчуванням: кожна грань 3D-ескізу залишається вимірною.

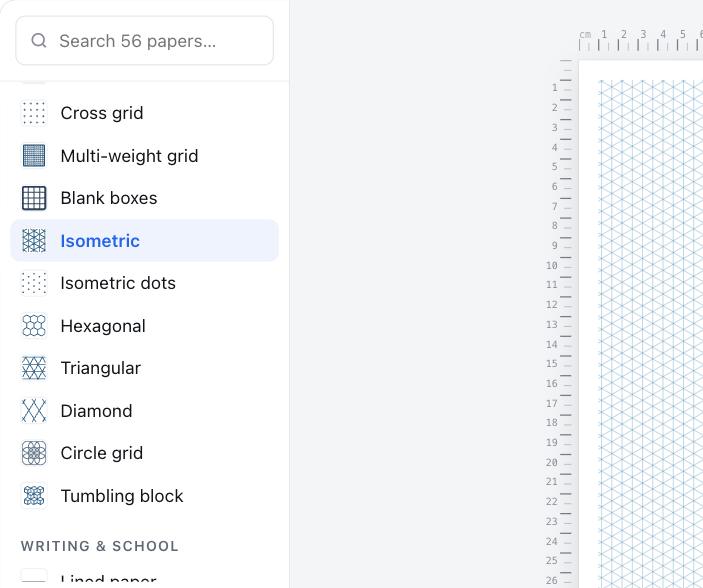

Виберіть Ізометричний папір зі списку. Шаблон відкриється з уже заданими стандартними параметрами.

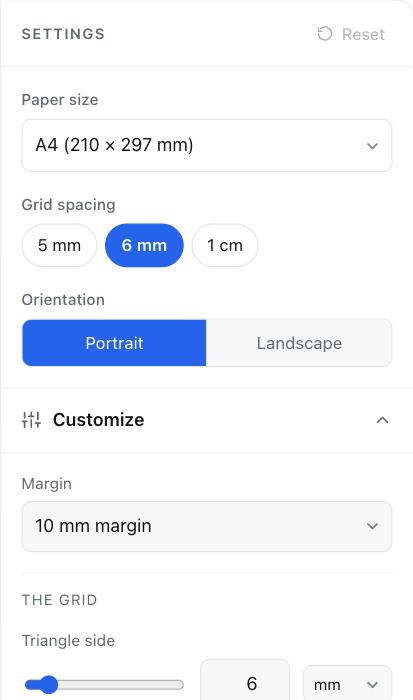

Оберіть формат аркуша, крок сітки та орієнтацію. Також можна налаштувати колір, поля тощо.

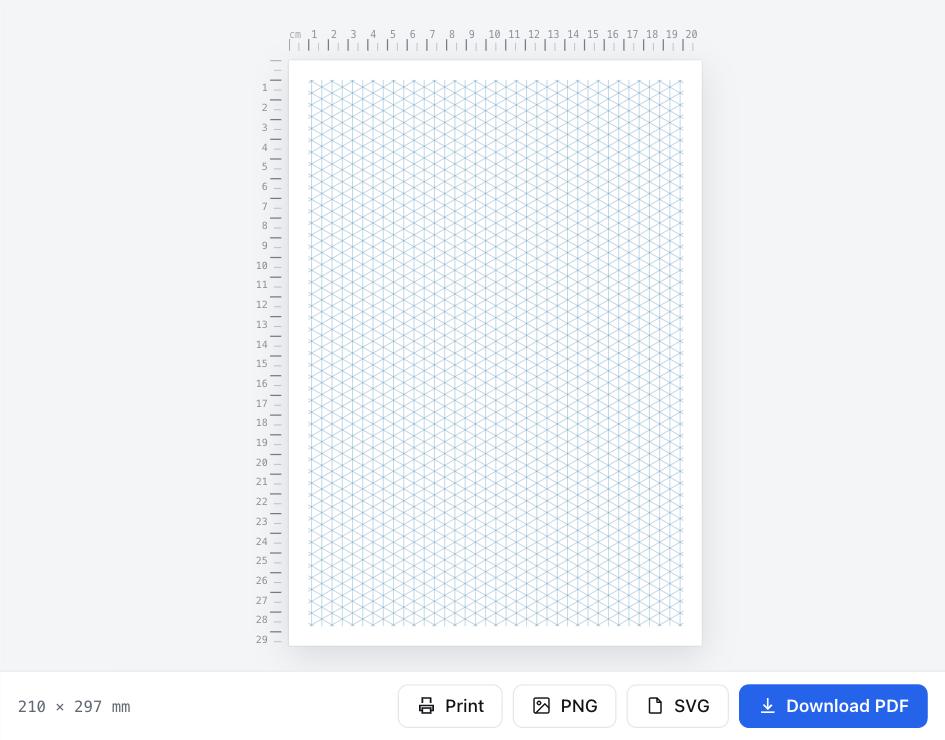

Завантажте готовий PDF або друкуйте прямо зі сторінки в масштабі 100%.
В ізометричній проєкції всі три осі зазнають однакового масштабування. Це може здатися компромісом, але саме в цьому вся суть: довжина вздовж будь-якої осі креслиться в тому ж масштабі, що й уздовж інших. Готовий ескіз можна легко виміряти лінійкою.
Справжня перспектива виглядає природніше, але втрачає цю властивість: лінія, розташована вдвічі далі, зображується менш ніж удвічі коротшою. В ізометричному папері реалістичність принесено в жертву можливості знімати точні розміри.
Скрізь, де тривимірну форму потрібно передати передусім точно, а не лише красиво.
Усі аркуші безкоштовні, налаштовуються та друкуються в точному масштабі.
Для більшості ручних ескізів підійде розмір від 5 до 7 мм; стандартні 6 мм дають приблизно 36 стовпців трикутників на аркуші A4. Оберіть більший крок (10 мм або більше) для навчання та демонстрацій, або менший, якщо на одному аркуші потрібна висока деталізація.
Залиште їх для прямокутних об'єктів: вони утворюють чіткі вертикальні грані стін, колон і деталей верстатів. Якщо їх вимкнути, залишиться проста трикутна сітка, яка менше відволікає на малюнках із переважанням діагоналей.
Зазвичай саме це й мають на увазі під 3D-папером. Строго кажучи, ізометрія — це лише один із різновидів аксонометричних проєкцій, але саме вона використовується найчастіше для друку.
